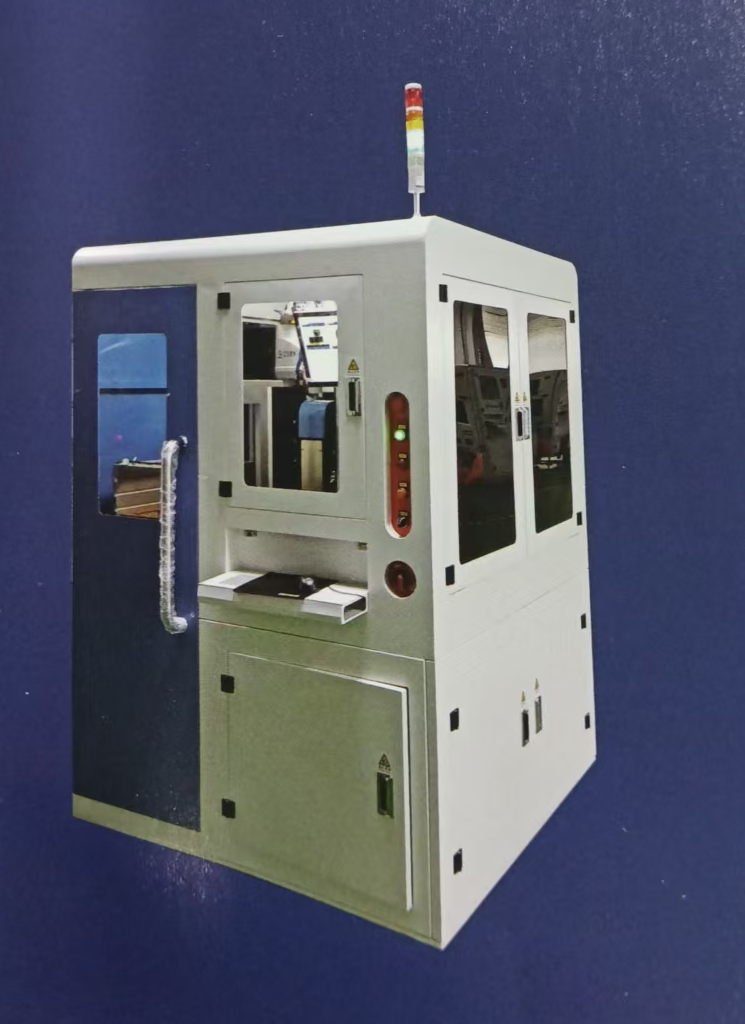

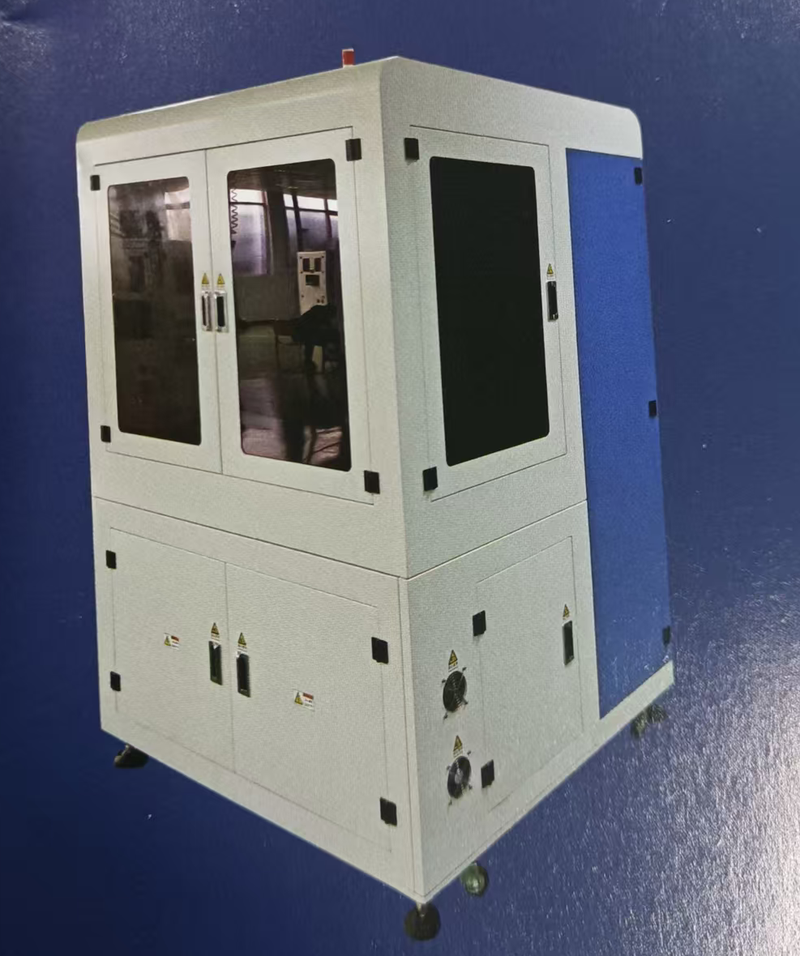

设备描述:

本设备适用于汽车等行业短轴类产品的高精度全尺寸测量，设备自带供料托盘，最多可存储10盘物料，由机械手自动上料及收料摆盘，良品与不良品分开摆盘，避免产品磕伤。检测结果以数据库保存并可输出报表。提供MES接口与客户产线对接。

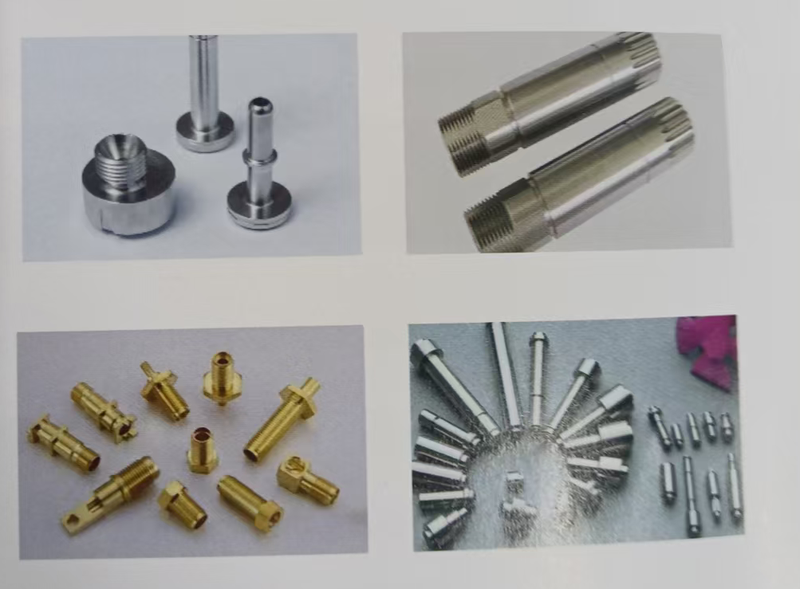

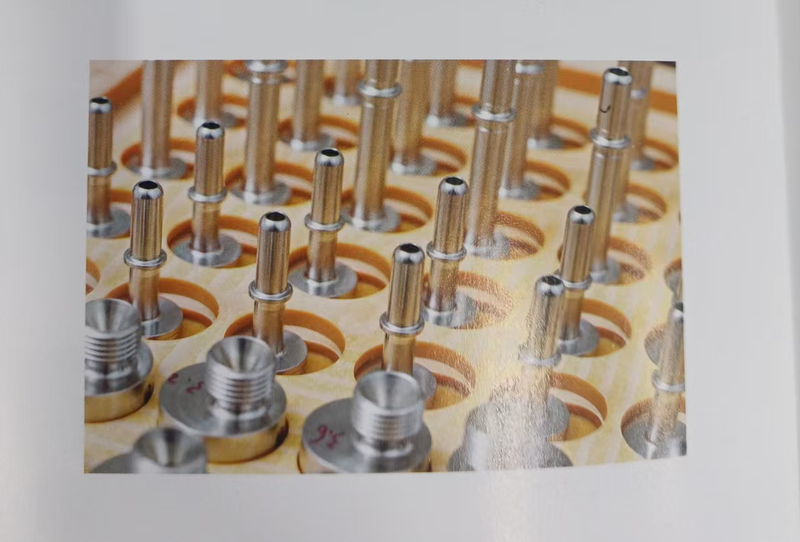

可测量产品:
各种短轴类回转体产品。

可测量项目:

1、外形尺寸(总高、外圆、倒角、台阶高、内圆、孔间距等)。
2、形位公差(对称度、垂直度、角度等)
3、螺纹缺陷(牙距、牙形、螺纹损坏等)
4、表面缺陷(压伤、破损、毛刺、振纹等)

可测量范围:

直径:Φ5-Φ35mm

高度:5mm-120mm

可测量精度(重复精度):

直径:0.002mm
高度:0.003mm

测量工位(多工位测量):

1工位:垂直顶部测量(可选配伺服调节镜头)
2工位:水平多段测量(标配三轴伺服调节)
3工位:垂直底部测量(可选配伺服调节镜头)
