工业4.0推动下，传统"人机隔离"模式向"人机协同"转变。人机协作型自动送料系统整合人类灵活性与机器精确性，解决传统自动化复杂场景适应性不足问题。国际机器人联合会数据显示，采用人机协作技术的生产线效率提升35%，工伤率降低62%。汽车发动机装配线应用后，物料配送响应速度提升40%，瓶颈工序产能提高28%。"安全-效率"双目标协同优化模式重塑现代制造业生产组织方式。

一、安全性设计：构建人机协作的防护屏障

1.1 多层次安全防护体系

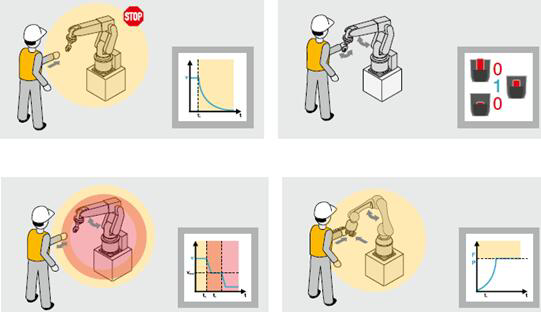

人机协作送料系统的安全设计需要建立“感知 - 决策 - 执行”三级防护机制，实现从被动防护到主动预防的跨越：

· 物理隔离防护：采用符合 ISO/TS 15066 标准的安全级光幕与激光扫描仪，在送料机器人工作半径 1.5 米范围内构建立体防护区域，响应时间≤50ms，当检测到人体侵入时自动触发减速或停机。

· 接触式安全控制：在机械臂末端安装 6 轴力传感器，当碰撞力超过 80N 时立即停止运动，搭配柔性包裹材料，将接触伤害风险降至最低。

· 行为预测防护：通过 AI 视觉系统实时识别操作人员的手势与身体姿态，提前 0.5 - 1 秒预测可能的交互意图，主动调整送料路径或暂停作业。

1.2 安全认证与标准遵循

系统设计需满足多项国际安全标准的协同认证，构建全方位的安全保障：

· 符合 EN ISO 10218 - 1/2 机器人安全标准，通过 SIL 3 级安全完整性认证。

· 采用 PLd 等级的安全控制回路，关键安全组件满足 MTTFd（平均危险失效时间）≥100 年。

· 实施 ISO 13849 - 1 规定的风险评估方法，对送料过程中的 16 类潜在风险进行量化评估与控制。

1.3 人机交互安全优化

通过人性化设计降低操作风险，提升协作安全性：

· 直观交互界面：采用 10.1 英寸触摸屏 + 物理急停按钮的双重控制模式，关键操作需双人授权确认。

· 状态可视化：通过三色警示灯（绿 - 正常/黄 - 待机/红 - 故障）与语音提示，实时反馈系统运行状态。

· 误操作防护：设置操作权限分级管理，普通操作员仅能执行常规送料任务，参数调整需工程师权限。

二、效率提升策略：人机协同的效能最大化

2.1 任务动态分配机制

基于任务复杂度与技能匹配度的智能分配算法，实现人机优势互补：

· 机器主导任务：重复性送料（如螺栓、垫片等标准件）、重物搬运（>10kg）、高精度定位（±0.02mm）等工作由协作机器人执行，节拍时间稳定在 3 - 5 秒/次。

· 人工主导任务：物料品种切换、异常处理、质量抽检等柔性工作由人工完成，系统通过 AR 眼镜提供实时作业指导。

· 协同任务模式：在复杂装配送料中，采用“机器人定位 + 人工微调”的协作模式，将装配精度提升至 0.05mm，同时减轻人工疲劳。

2.2 智能调度与路径优化

通过算法优化提升送料系统的整体效率：

· 动态优先级调度：基于生产工单紧急度、物料短缺预警和设备负载情况，实时调整送料任务优先级，响应时间≤10 秒。

· 路径规划算法：采用改进 A*算法优化送料路径，相较于传统方法减少 30%的空行程时间，多机器人协同作业时避免干涉。

· 自适应速度控制：根据物料类型自动调整运行速度（最高1.5m/s，最低0.3m/s），兼顾效率与安全性。

2.3 数据驱动的效能优化

通过工业互联网平台实现送料过程的持续改进：

· 实时监控看板：采集送料成功率、设备OEE、人均效能等12项关键指标，通过BI系统可视化展示。预测性维护：依托振动传感器与电流监测数据，提前14天预判送料机构磨损状况，减少非计划停机40%。

· 瓶颈分析工具：通过数据挖掘识别瓶颈工序并提供优化建议，某案例调整料仓布局使等待时间缩短25%。

三、系统集成与关键技术

3.1 硬件架构设计

人机协作送料系统的硬件构成需达成安全性与效率的物理融合：

· 协作机器人单元：选用6轴协作机器人（负载5-10kg，工作半径800-1200mm），集成力控、视觉和安全传感器。

· 智能送料机构：涵盖柔性振动盘、真空吸取装置和自适应夹持器，处理直径5mm-150mm各类物料。

· 安全控制模块：采用双通道安全PLC，实现EN 954-1 Cat 4等级安全控制，响应时间≤10ms。

3.2 软件系统架构

系统软件采用分层架构设计，实现功能模块化与可扩展性：

· 底层控制层：基于ROS开发实时控制算法，实现运动规划与安全逻辑。

· 中间服务层：提供设备接口、数据采集和任务调度服务，支持OPC UA/Modbus等工业协议。

· 应用层：包含人机交互界面、数据分析和远程监控功能，支持Web访问与移动端操作。

3.3 关键技术突破

多项核心技术的创新应用支撑系统性能提升：

· 人机意图理解：基于深度学习的手势识别技术，识别准确率98.7%，支持12种操作指令。

· 自适应抓取技术：通过视觉+力觉融合感知，实现未知形状物料稳定抓取，成功率≥99.2%。

· 数字孪生调试：构建虚拟送料场景，完成工艺参数优化与碰撞测试，减少现场调试时间60%。

四、应用案例与效益分析

4.1 汽车零部件装配应用

汽车变速箱装配线应用效益：

· 送料效率提升：单件时间12秒降至7秒，小时产能提高41.7%。

· 质量改善：错料率0.8%降至0.05%，年减少质量损失120万元。

· 安全提升：连续18个月零事故，操作人员满意度提升82%。

4.2 3C行业精密送料应用

智能手机主板装配应用：

· 柔性生产：支持30种元器件混线送料，换型时间45分钟缩短至10分钟。

· 空间优化：较传统系统减少60%占地面积，实现产线紧凑布局。

· 投资回报：回收期约14个月，年综合效益提升230万元。
