外冷转内冷解决方案/reCool

reCool外冷转内冷解决方案

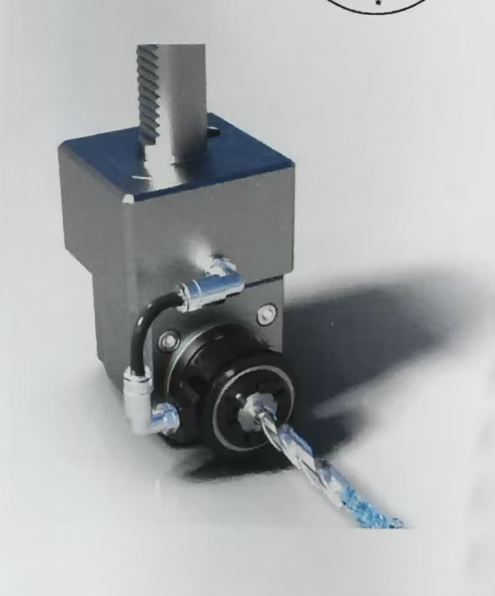

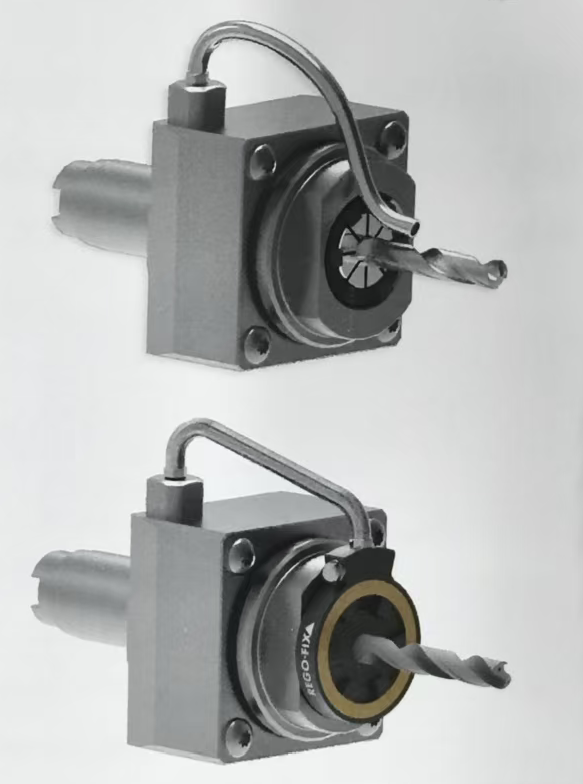

• reCoo1是一种将外冷型的动力刀座或普通刀座改造为内冷型的冷却系统，需搭配选择密封环或集中冷却环

• RCR刀具旋转式最高转速可达到12,000rpm，适用夹头型号为ER 11~ER40

• RCS刀具固定式适用ER16和ER20型号，还可选择防滑脱安全螺帽

• reCoo套装包含一个reCool螺帽、一根软管、软管保护外壳、两个直角接头和两个L型管接头

• 标准软管可承受压力为100bar，但压力达到69bar以上时推荐使用高压软管，高压软管可承受压力为150bar

• reCool@需要冷却液过滤值保持在20um以内

RCR使用条件

• 最高旋转速度:12,000rpm(使用ER40时为6000rpm)

• 最高冷切削压力:150bar/2175 PSI*(使用高压软管时)

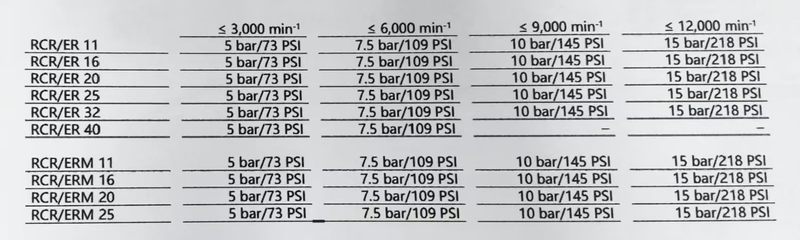

• 最低冷切削压力:取决于转速(见下图)

冷却介质: 粘度≤ISO VG46(46 mm2/s 40°C)的乳液或油,并通过20um过滤

工作温度: 10°C至60°C

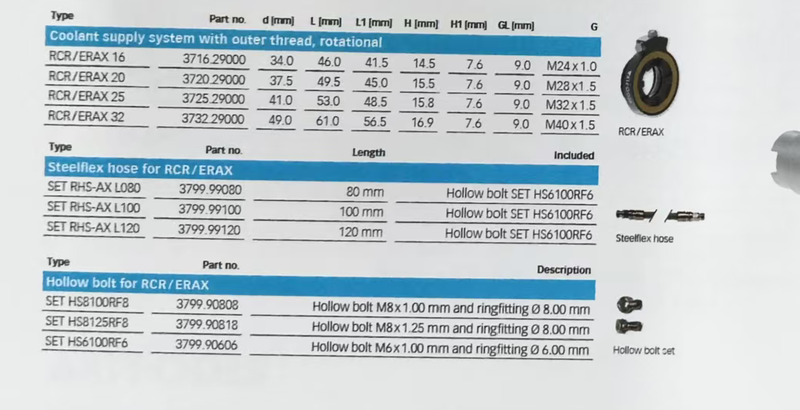

reCool@-外螺纹类型

• 短小设计:最大化加工直径范围

• 适用于动力刀座内螺纹

• 金属涂层有利于降低摩擦

• 适用于刀具直径3-20mm

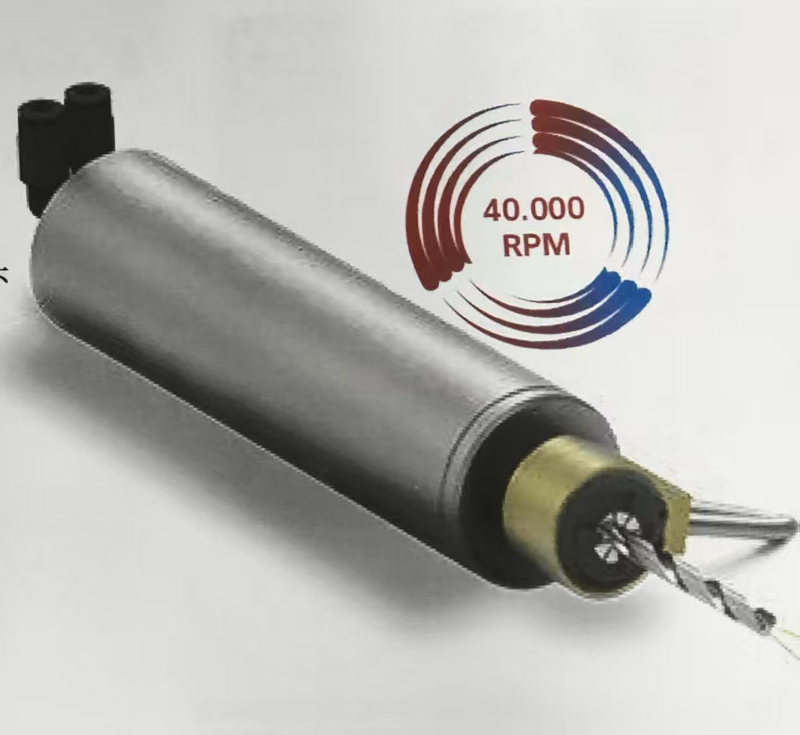

reCool-高转速类型

• 针对高速主轴，最高转速可达40000rpm

• 智能改造-主轴外冷转内冷解决方案

• 夹持范围3~13mm，适用于ER(M)11-16夹头

• 最高冷却压力100bar
